Android Sensor简介

1/9/2022 Sensor

# 一、Android主要sensor类型（手机常用的加下划线）

加速度传感器、磁感应传感器、方向传感器、陀螺仪、光线传感器、压力传感器、温度传感器、距离传感器、重力传感器、线性加速度传感器、翻转传感器、相对湿度传感器、其他传感器

# 加速度传感器

测试设备重力情况，相对于外部参照物

作用：可以获取三个轴的数据

原理：使加速度传感器内部产生形变，输出三个与之相对应的电压信号

应用场景：摇一摇，游戏控制等

其他：手机平放时，Z轴会有一个9.8的加速度值，为地球引力加速度值（有些厂商会屏蔽该值）

# 磁感应传感器

定位设备的方位，可以测量出当前设备与东南西北四个方向上的夹角

作用：获取磁场变化

数据：x,y,z三个方向

应用：指南针，定位设备的方位

# 陀螺仪

测量设备自身的旋转运动。对设备自身运动更擅长。但不能确定设备的方位。

原理：角动量守恒，中间有一个陀螺，周围三个轴的定位组建，根据旋转过程给出三个角速度

数据：返回x,y,z三轴的角速度数据

作用：游戏

# 光感性传感器

自动调整手机屏幕亮度

# 距离传感器

打电话贴近耳朵黑屏

# 压力传感器

# 二、Android Sensor框架

App App
Framework SensorManager
SensorService
Hal SensorHal
Kernel accelerometer, magnetic, gyroscope

# SensorManager

  1. 初始化并连接SensorService（SystemServer初始化时创建）

  2. 对应用层提供接口，获取sensor类型和sensor数据

  3. 处理sensor传感器数据，转化成android可以识别的数据格式

# SensorService

  1. 根据平台动态加载hal层的库，初始化hal层

  2. 抓取底层数据根据需要向上转发sensor数据

# SensorHal

  1. 封装底层接口，对上提供统一接口

  2. 打开sensor设备，提供相关操作接口

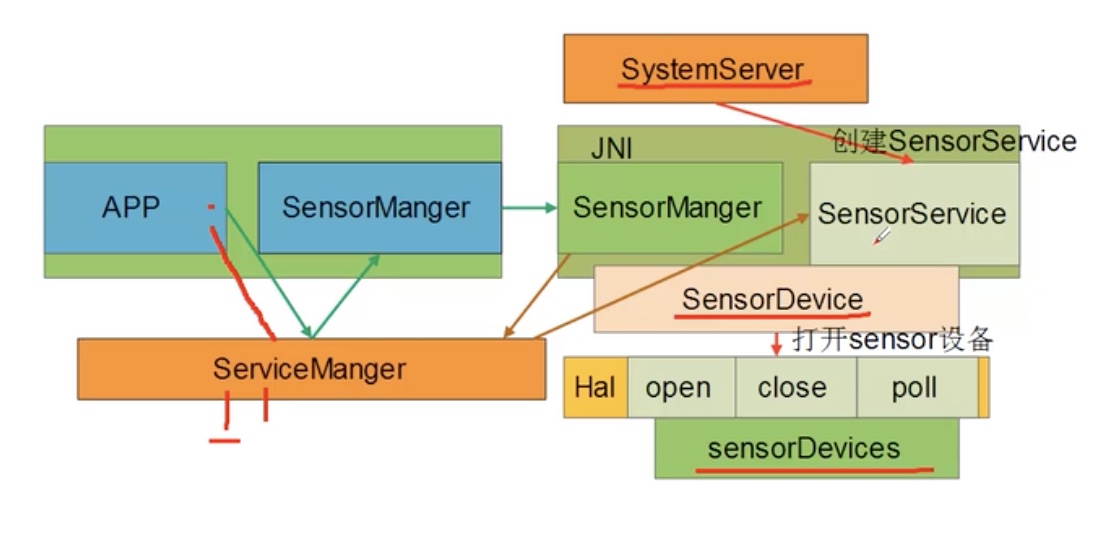

flow flow

# SensorManager流程

  1. App注册服务（powmanager, sensormanager...）

  2. 得到sensormanager，注册listener

  3. 创建消息队列queue，通过jni和sensorserver建立连接（socket方式）

  4. 接收数据，通过listener回调得到数据

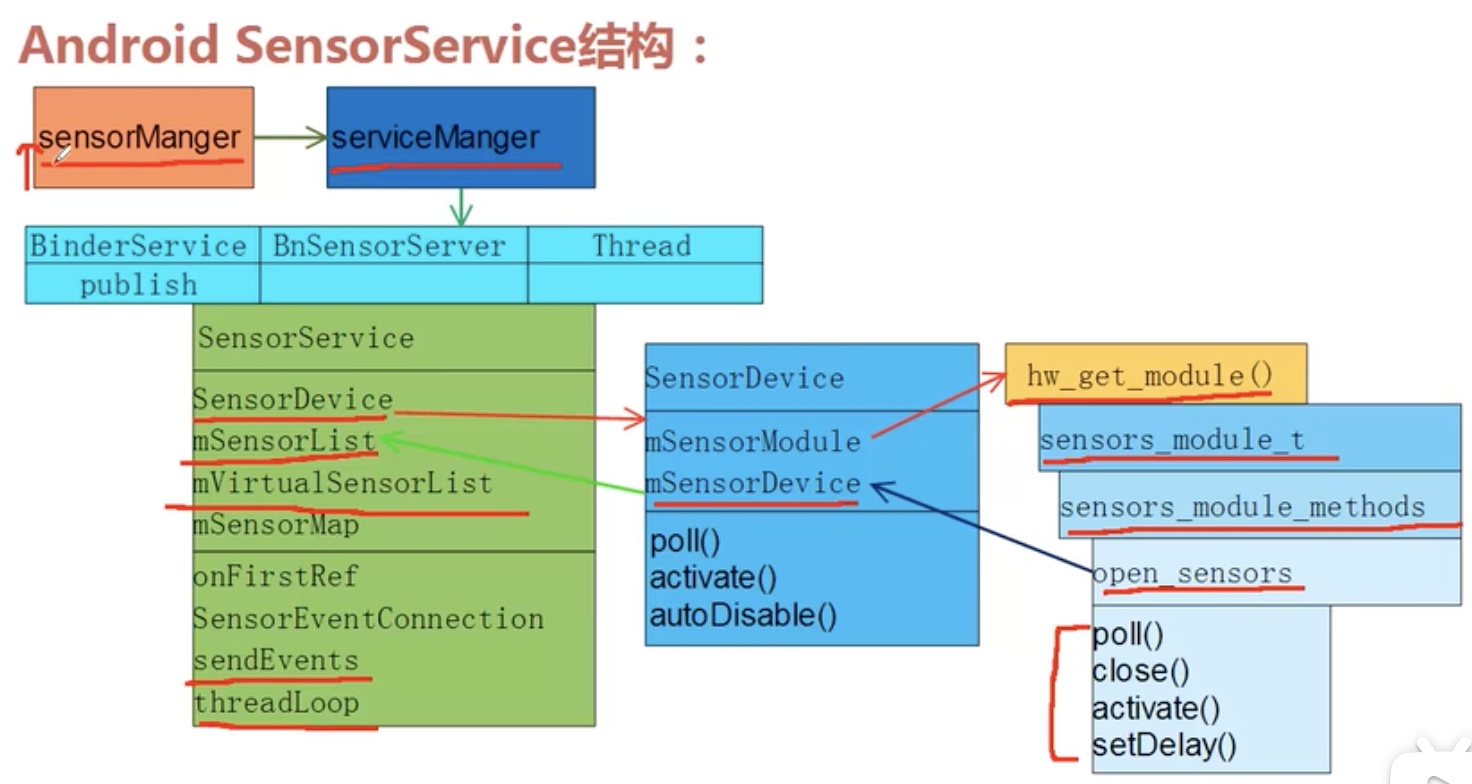

# SensorService初始化流程

  1. SystemServer初始化时，初始化SensorService

  2. SensorService创建SensorDevice对象，SensorDevice时hal层的操作函数集

  3. SensorDevice会得到系统支持sensor的个数及sensor操作接口

  4. SensorServer将系统支持的sensor添加到sensorlist中

  5. 根据系统反馈创建虚拟sensor

  6. 等待连接，启动线程分发数据

sensorservice

# SensorServer导入hal层库流程

  1. 根据系统Prop设置值，在/system/lib/hw找到要加载的库

  2. 使用dlopen动态库文件

  3. 使用dlsym得到并返回sensor的操作函数集

# Android寻找动态库和得到操作句柄的过程

  1. 获取系统prop，查找对应的库 /Path/sensors.prop.so

  2. dlopen打开库文件，使用dlsym获取HMI的hw_module_t句柄

  3. HMI时一个字符串，对应动态库中的一个符号，动态库是一个ELF文件格式

  4. ELF头在文件的开始，保存了路线图（road map），描述了该文件的组织情况，包括指令、数据、符号表，重定位信息等等

  5. 使用readelf -s sensors.default.so 可以查看动态库符号信息，找到HMI符号

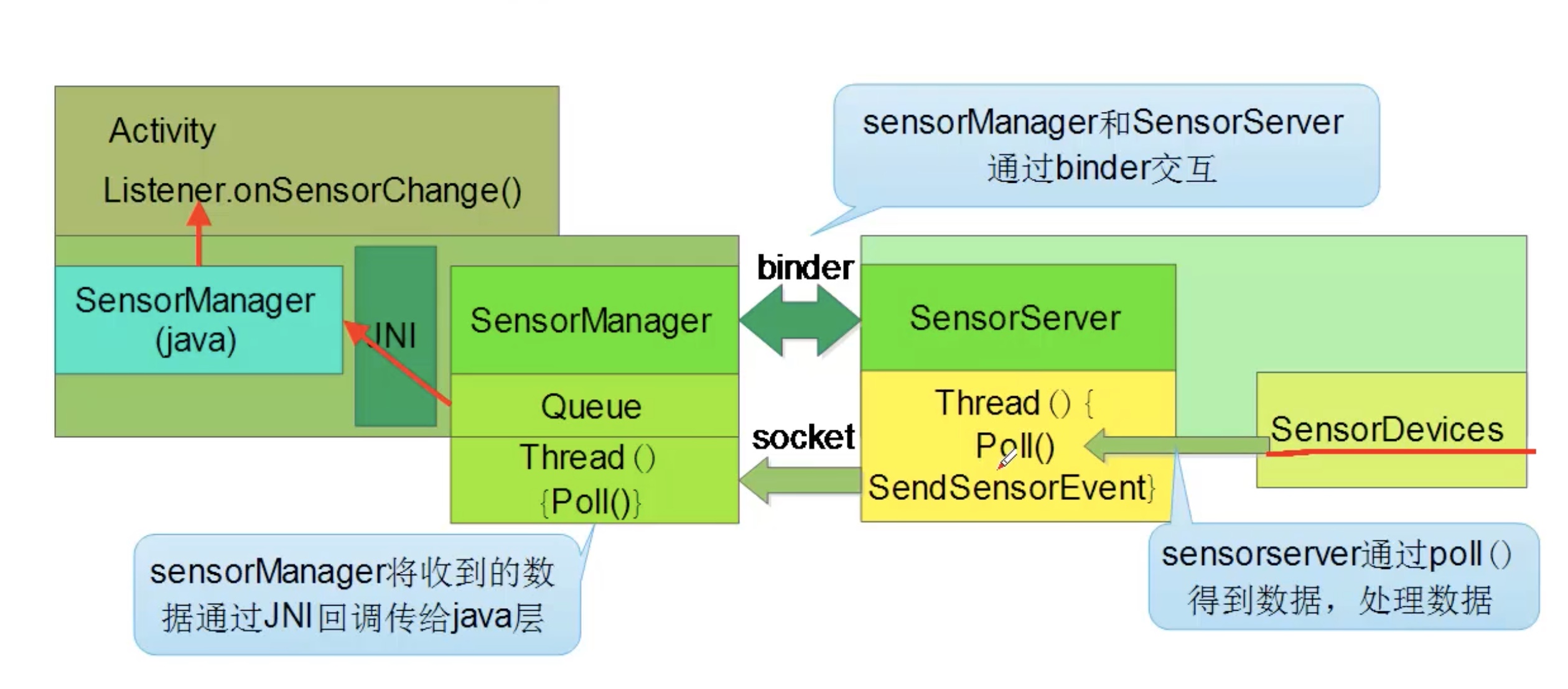

# Android Sensor数据流
